公司總部：鄭州市大學(xué)南路電商港6號樓10層/11層生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū) 電 話： 0371-56777921廠家直銷：139-3717-0928郵箱：3491492646@qq.com

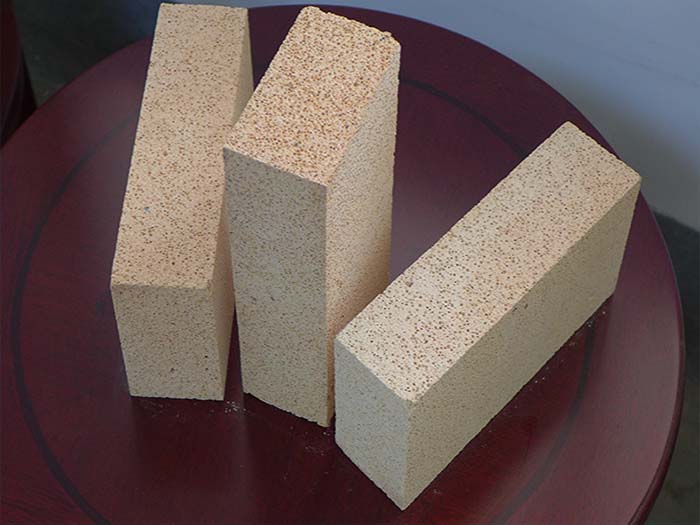

輕質(zhì)高鋁磚特征：
輕質(zhì)高鋁磚具有體積密度小、導(dǎo)熱系數(shù)低、隔熱性能優(yōu)異、質(zhì)量穩(wěn)定的特點�？捎糜诟黝惛邷貭t窯的內(nèi)襯或隔熱層。采用機制一次成型，燒毀加入物法制造工藝外，同時保留傳統(tǒng)泡沫致輕法，澆注成型，制品斷面結(jié)構(gòu)均勻，氣孔形成互補貫通的蜂窩狀，從而制品耐壓強度與隔熱性能均能達到理想水平。所有制品外形全部進行研磨整形，尺寸偏差小，能滿足爐窯砌筑的特殊需要。
輕質(zhì)高鋁磚產(chǎn)品內(nèi)容：
氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質(zhì)耐火材料。體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa�？篃嵴鹦阅茌^好。通常采用高鋁礬土熟料加少量黏土，經(jīng)磨細后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經(jīng)1300～1500℃燒成。有時也可用工業(yè)氧化鋁代替部分礬土熟料。用于砌筑窯爐的內(nèi)襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。
輕質(zhì)高鋁磚相關(guān)理化指標：
項目
指標
LG-1.2
LG-1.0
LG-0.8
LG-0.7
LG-0.6
LG-0.5
Al2O3 %
≥48
Fe2O3 %
≤2
體積密度 g/cm3
≤1.2
≤1.0
≤0.8
≤0.7
≤0.6
≤0.5
常溫耐壓強度MPa
≥4.5
≥3.5
≥2.5
≥2.2
≥1.6
≥1.2
加熱永久線變化%
1400℃×12h
≤-2
1350℃×12h
1250℃×12h
導(dǎo)熱系數(shù) W/(m·K)
350±25℃
≤0.55
≤0.50
≤0.35
≤0.30
≤0.25
≤0.20
走進榮盛 | 新聞中心 | 產(chǎn)品中心 | 服務(wù)中心 | 客戶現(xiàn)場 | 聯(lián)系我們
在線咨詢(7*24)
電話咨詢
