公司總部：鄭州市大學(xué)南路電商港6號樓10層/11層生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū) 電 話： 0371-56777921廠家直銷：139-3717-0928郵箱：3491492646@qq.com
硅磚產(chǎn)品應(yīng)用: 硅磚主要用于砌筑焦爐的炭化室、燃燒室和隔墻、玻璃池窯和窯頂、池墻、熱風(fēng)爐的高溫承重部位、玻璃池窯、池墻、熱風(fēng)爐的高溫承重部位、炭素焙燒爐、酸性平爐爐頂?shù)葻峁じG爐。

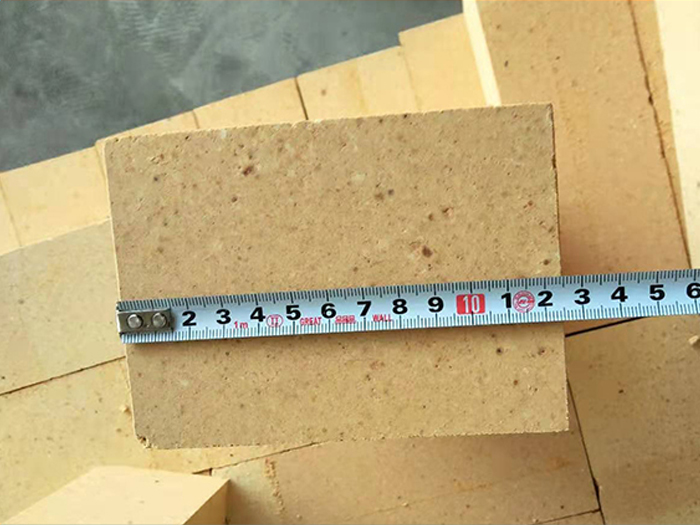

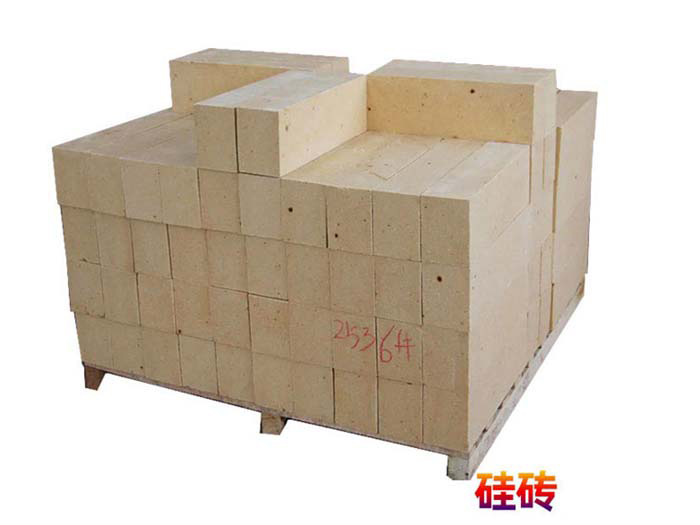

硅磚是指SiO2含量在93%以上的制品。硅磚是以SiO2含量不小于96%的硅石為原料，加入礦化劑和結(jié)合劑，經(jīng)混煉、成型、干燥、燒成等工序制得。硅石原料中的SiO2含量越高，制品的耐火度越高。硅磚品種較多，根據(jù)用途分為：焦爐用硅磚、熱風(fēng)爐用硅磚、電爐用硅磚、玻璃窯用硅磚等。根據(jù)轉(zhuǎn)型分為：標磚、普磚、異型磚及特型磚等。 硅磚產(chǎn)品特性： 硅磚屬酸性耐火材料，具有良好的抗酸性渣侵蝕的能力，荷重軟化溫度高達1640～1670℃，在高溫下長期使用體積比較穩(wěn)定。二氧化硅含量94%以上。真密度2.35g/cm3。具有抗酸性渣侵蝕性能。較高的高溫強度。荷重軟化開始溫度1620～1670℃。在高溫下長期使用不變形。熱震穩(wěn)定性低，以硅石為原料，外加適量礦化劑，以促進坯體中的石英轉(zhuǎn)化為、鱗石英。在還原氣氛下經(jīng)1350～1430℃緩慢燒成。加熱到1450℃時約有1.5~2.2%的總體積膨脹，這種殘余膨脹會使切縫密合，保證砌筑體有良好的氣密性和結(jié)構(gòu)強度。 熱風(fēng)爐用硅磚具有熱膨脹率低，殘余石英含量少，真密度小、600℃以上熱穩(wěn)定性好，荷重軟化點高，蠕變率低等特點，且外形規(guī)整，尺寸準確。主要用于高爐熱風(fēng)爐爐頂、上部爐體及上部格子體等高溫區(qū)。 硅磚相關(guān)理化指標：
項目
指標
BG-96A
BG-96B
BG-95
JG-94
GZ-94
SiO2 %
≥96
≥95
≥94.5
≥94
Fe2O3 %
≤0.6
≤0.8
≤1.0
≤1.2
≤1.4
熔融指數(shù) %
≤0.5
≤0.7
/
顯氣孔率 %
≤21
≤22
≤24
真密度 g/cm3
≤2.34
≤2.33
≤2.35
常溫耐壓強度 MPa
≥40
≥35
≥30
0.2MPa荷重軟化開始溫度 ℃
≥1680
≥1670
≥1650
加熱永久線變化 % 1450℃×2h
0~0.2
殘余石英 %
≤3
≤1.5
走進榮盛 | 新聞中心 | 產(chǎn)品中心 | 服務(wù)中心 | 客戶現(xiàn)場 | 聯(lián)系我們
在線咨詢(7*24)
電話咨詢
