公司總部：鄭州市大學(xué)南路電商港6號(hào)樓10層/11層生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū) 電 話： 0371-56777921廠家直銷：139-3717-0928郵箱：3491492646@qq.com

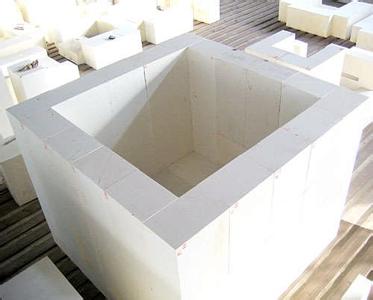

鋯剛玉磚又稱電熔磚英文縮寫是AZS，是按Al2O3－Zr02－Sio2三元系相圖的三個(gè)化學(xué)成分，依其含量多少順序排列的，Al2O3 取A，Zr02取Z，Sio2取S，國(guó)家標(biāo)準(zhǔn)采用這個(gè)縮寫，例如33號(hào)熔鑄鋯剛玉磚，縮寫為AZS—33#，36號(hào)熔鑄鋯剛玉磚，縮寫為AZS—36#,41號(hào)熔鑄鋯剛玉磚，縮寫為AZS—41#。
鋯剛玉磚是用純凈的氧化鋁粉與含氧化鋯65%、二氧化硅34%左右的鋯英砂在電熔爐內(nèi)熔化后注入模型內(nèi)冷卻而形成的的白色固體，其巖相結(jié)構(gòu)由剛玉與鋯斜石的共析體和玻璃相組成，從相學(xué)上講是剛玉相和鋯斜石相的共析體，玻璃相充填于它們的結(jié)晶之間。
熔鑄磚制造工藝將精選的鋯英石砂和工業(yè)氧化鋁粉按1:1配合，外加少量Na2O(以碳酸鈉的形式加入)、B20:(以硼酸或硼砂的形式加入)熔劑，混合均勻，經(jīng)1800~1900℃熔化后澆鑄成型，可制得含Zr02約33%的熔鑄磚。在此基礎(chǔ)上，采用部分脫硅鋯英石砂作原料，可制得含ZrO2為36%~41%的熔鑄磚。
鋯剛玉磚相關(guān)理化指標(biāo)：
項(xiàng)目
電熔鋯剛玉磚指標(biāo)
AZS33Y
AZS36Y
AZS41Y
ZrO2 %
32~36
35~40
40~44
SiO2 %
≤16
≤14
≤13
Na2O %
≤1.45
≤1.3
Fe2O3+TiO2+CaO+MgO+K2O+Na2O %
≤2.0
Fe2O3+TiO2 %
≤0.3
體積密度 g/cm3
≥3.75
≥3.8
≥3.95
顯氣孔率 %
≤1.5
≤1.0
靜態(tài)抗玻璃液侵蝕速度 1500℃×36h mm/24h
≤1.6
玻璃相初析溫度 ℃
≥1400
氣泡析出率 1300℃×10h %
玻璃相滲出量 1500℃×4h %
≤3.0
單重＞50Kg容重 kg/m3
普通/傾斜澆鑄
≥3400
≥3450
≥3550
準(zhǔn)無縮孔澆鑄
≥3600
≥3700
≥3850
無縮孔澆鑄
≥3750
≥3900
燒結(jié)鋯剛玉磚
AZS16
AZS20
AZS32
≥16
≥20
≥32
Al2O3 %
≥59
≥55
≥45
Fe2O3 %
≤0.5
常溫耐壓強(qiáng)度 MPa
≥70
≥80
≥90
≤20
≤18
≤17
≥3.0
≥3.1
≥3.2
0.2MPa荷重軟化開始溫度 ℃
≥1620
≥1650
≥1680
走進(jìn)榮盛 | 新聞中心 | 產(chǎn)品中心 | 服務(wù)中心 | 客戶現(xiàn)場(chǎng) | 聯(lián)系我們
在線咨詢(7*24)
電話咨詢
